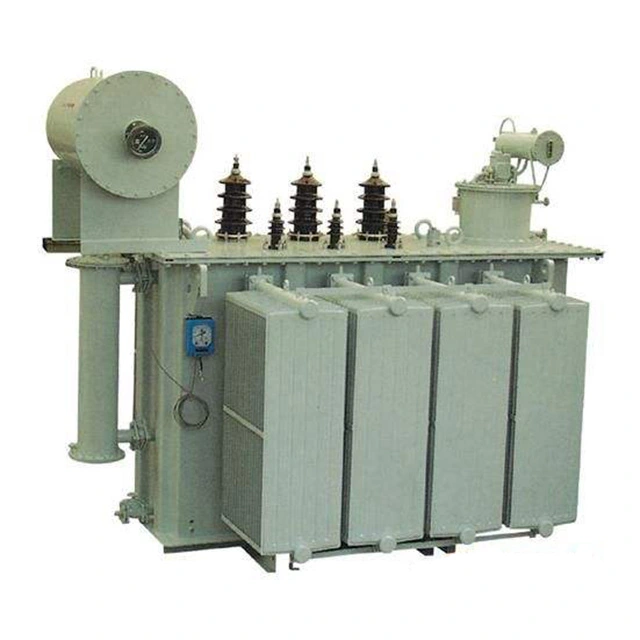

Utendørs Krafttransformator 10 Mva 33 til 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. er et selskap som kan levere transformatorer til hele verden. Den utendørs krafttransformatoren 10 mva 33 til 6,6 kv tilbyr effektiv og pålitelig strømoverføring og distribusjon. Det er et ideelt valg for bedrifter og mine som krever pålitelig og stabil strømforsyning. Utformingen av denne utendørs krafttransformatoren 10 mva 33 til 6,6 kv er egnet for høye temperaturer og ekstreme værforhold, og sikrer en stabil strømforsyning selv i tøffe miljøer.

Send forespørsel

produktbeskrivelse

Utendørs krafttransformator 10 mva 33 til 6,6 kv med en kapasitet på 10 mva og et spenningsområde på 33 til 6,6 kv, er en type utendørs krafttransformator. Nominell spenning er 10 mva, med høyspenningssiden på 33 kv og lavspenningssiden på 6,6 kv. Det er et vanlig, mellomstort transformatorutstyr for industri- og gruvebedrifter samt industriparker, og oppfyller fullt ut IEC-standardene. Utendørs krafttransformator 10 mva 33 til 6,6 kv konkluderer hovedsakelig viklinger, jernkjerne og isolasjonsolje i tre deler.

Viklingene er den elektriske delen av transformatoren. Den er vanligvis laget ved å vikle isolert flat kobbertråd eller rund kobbertråd på en viklingsform. Viklingene er installert på jernkjernesøylen til den utendørs krafttransformatoren 10 mva 33 til 6,6 kv. Lavspentviklingene er på det indre laget, og høyspentviklingene er installert utenfor lavspentviklingen. Mellom lavspenningsviklingene og jernkjernen, og mellom høyspenningsviklingene og lavspenningsviklingene, brukes isolasjonsmaterialer for å lage hylser for å skille dem, for å oppnå isolasjon.

Jernkjernen er den magnetiske hoveddelen av den utendørs krafttransformatoren 10 mva 33 til 6,6 kv. Det lages vanligvis ved å stable silisium som inneholder varmvalsede eller kaldvalsede silisiumstålplater med en tykkelse på 0,35 eller 0,5 mm og belagt med isolerende maling. Jernkjernen er delt i to deler: jernkjernesøylen og åket. Jernkjernesøylen er utstyrt med viklingen, og åket brukes til å lukke den magnetiske kretsen. De grunnleggende formene for jernkjernestrukturen inkluderer hjertetypen og skalltypen.

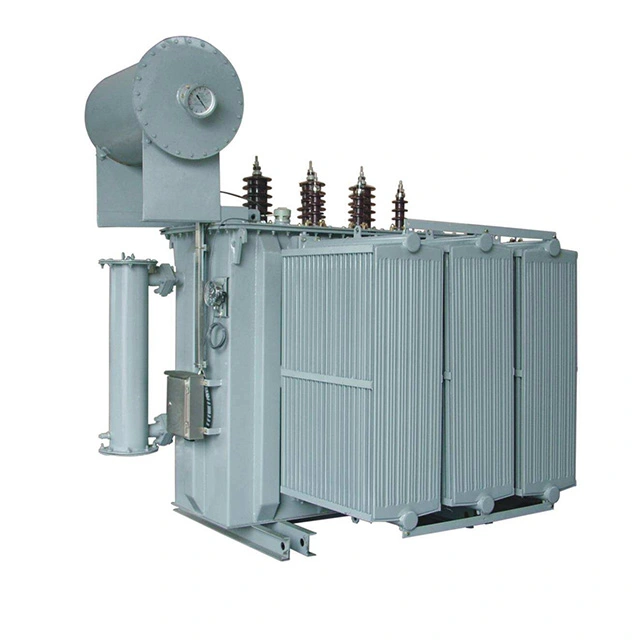

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Teknisk parameter:

Produktnavn	utendørs krafttransformator 10 mva 33 til 6,6 kv
Fasesystem	3 Fase
Primær merkespenning	33 kV
Sekundær merkespenning	6,6 kV
Vektorgruppe	Dyn11
Kjøletype	ONAN / ONAF
Vikle materiale	Kopper
Kortslutningsimpedans	8 %
Tap uten belastning	≤ 10 kW
Lasttap	≤ 52 kW
Installasjonstype	Utendørs gulvmontert
Executive Standard	IEC 60076

Hva er de ulike installasjonsformene for utendørs krafttransformator 10 mva 33 til 6,6 kv?

Innen kraftteknikk består installasjonen av utendørs transformatorer hovedsakelig av to former: stangmontert installasjon og bakkemontert installasjon. Uansett hvilken metode som brukes, kommer sikkerhet alltid først. På det mest fremtredende stedet rundt transformatoren skal det henges et iøynefallende varselskilt for å minne forbipasserende om ikke å nærme seg.

For utendørs krafttransformator 10 mva 33 til 6,6 kv montert på bakken, må det legges et beskyttelsesgjerde med en høyde på ikke mindre enn 1,7 meter rundt, og det bør være tilstrekkelig sikker driftsplass mellom gjerdet og transformatorplattformen.

For installasjon på stolper eller tårn kreves det at alle høy- og lavspentledninger må bruke isolerte ledere, og lavspenningsdelen kan også bruke blanke samleskinner. Alle jerndelene som brukes må være galvanisert for å forhindre rust og korrosjon.

Hvis installasjonen gjøres på bakken, er grunnhøyden vanligvis satt til rundt 500 mm. Denne basen er vanligvis konstruert med murstein eller støpt betong, og deretter glattes overflaten med 1:2 sementmørtel. Flatt stål eller kanalstål må legges på overflaten for å fungere som løpebane for transformatoren.

Under installasjonen er det viktig å sørge for at sporet er plant og at sporvidden passer perfekt til hjulsporet til transformatoren for å sikre stabil drift.
