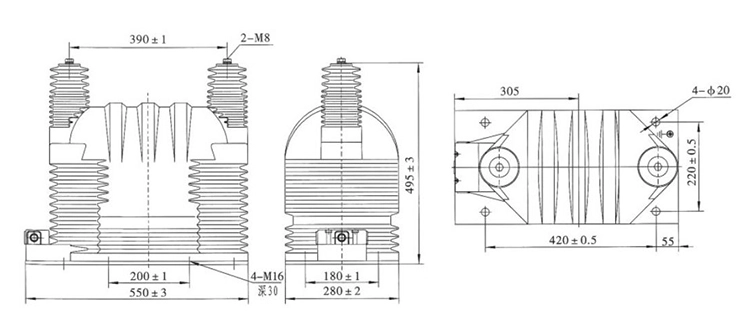

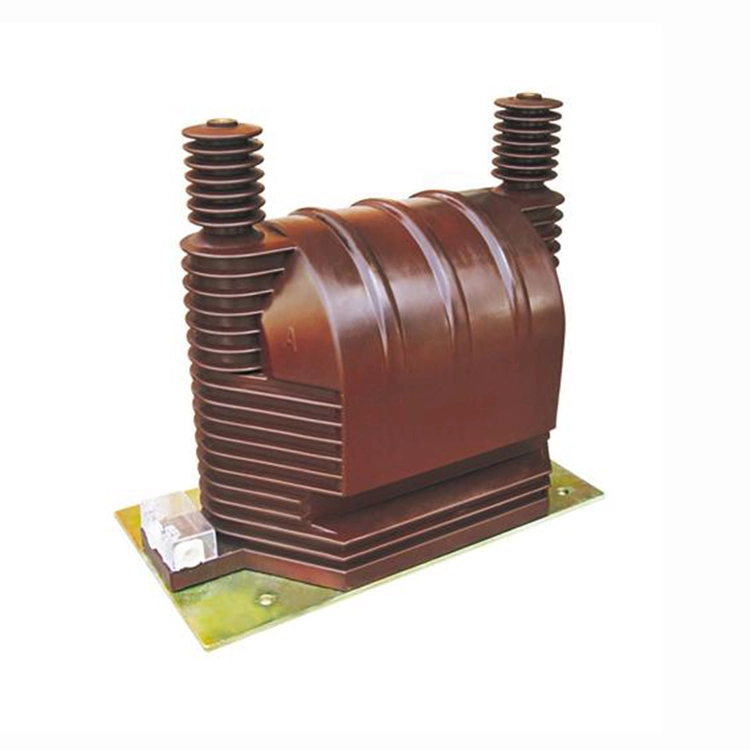

33kv høyspent enfase potensialtransformator

Produktfunksjoner:

1. Strukturelt sett kan en 33kv høyspent enfaset potensiell transformator betraktes som en nedtrappingstransformator med liten kapasitet og høyt forhold. Men i motsetning til en krafttransformator,  apotensiell transformatoroverfører ikke energi til lasttilførsel. I stedet spiller den en viktig rolle for måling og beskyttelse.

2. Sekundærkretsen er koblet til måleinstrumenter, beskyttelsesreleer og automatiske enheter hvor spenningsspolene har en ekstremt høy og i det vesentlige konstant impedans. Som et resultat er sekundærstrømmen minimal, lik den ubelastede tilstanden til en krafttransformator. Strømforbruket til en 33kv høyspenningsenfasepotensialtransformator er ekstremt lavt, og sekundærspenningen forblir praktisk talt lik den induserte EMF, som bestemmes av den konstante primærspenningen. Den sikrer det nødvendige nøyaktighetsnivået for spenningsmåling.

3. Sekundærviklingen til potensielle transformatorer må aldri kortsluttes. Under normal drift er belastningen på 33kv høyspent enfaset potensiell transformator en høyimpedansenhet, men hvis det oppstår en kortslutning, er den eneste begrensende faktoren impedansen til viklingen. Dette kan føre til for høy kortslutningsstrøm, forårsake feil måleravlesning, falske reléoperasjoner eller til og med permanent skade på krafttransformatoren.

4. Terminalen til både sekundærviklingen og nullsekvensviklingen må være jordet. Hvis den ikke jordes, kan en feil på primærsystemet indusere farlig høye spenninger på disse viklingene, noe som utgjør en alvorlig risiko for tilkoblede instrumenter, releer og personellsikkerhet.

Teknisk spesifikasjon:

Vanlige spørsmål om produkter:

Spørsmål: Hva er den nominelle belastningen til en 33kv høyspent enfaset potensiell transformator?

A: Den nominelle belastningen varierer vanligvis fra 25 VA til 200 VA, avhengig av applikasjonen. Det sikrer stabil nøyaktighet for måleinstrumenter og beskyttelsesreleer uten å overbelaste transformatoren.

Spørsmål: Hvordan er 33kv høyspent enfaset potensiell transformator jordet?

A: Sekundærviklingen er vanligvis jordet på ett punkt for å opprettholde referansepotensialet og for å sikre sikkerheten. det bidrar til å unngå flytende spenninger og reduserer risikoen for isolasjonssvikt.

Spørsmål: Kan en enkeltfase PT kobles til for trefasemåling?

A: Selvfølgelig. For et trefasesystem kan tre enfasede PT-er kobles i et stjerne- eller åpent delta-arrangement, som avhenger av om fullfase til fase og fase til jord-spenninger må overvåkes eller ikke.
