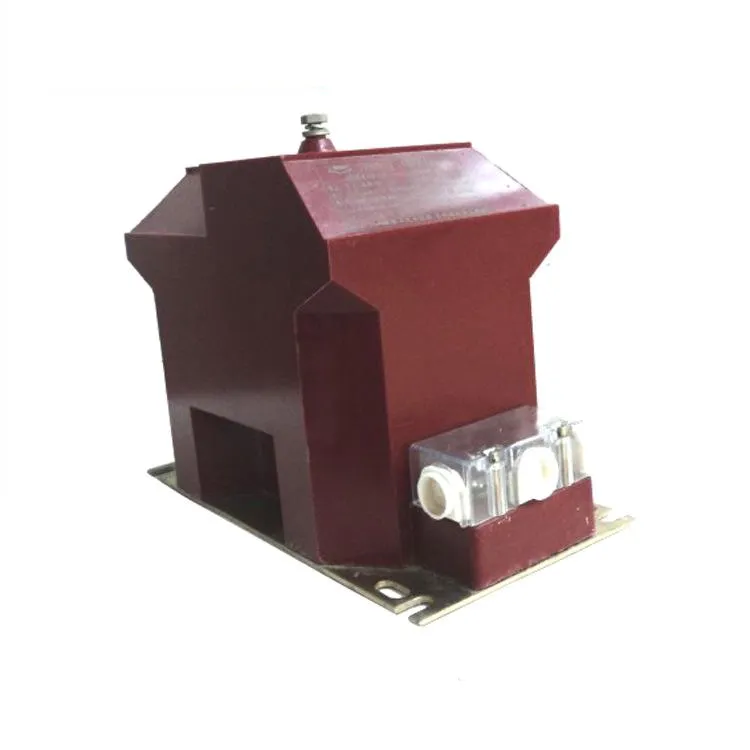

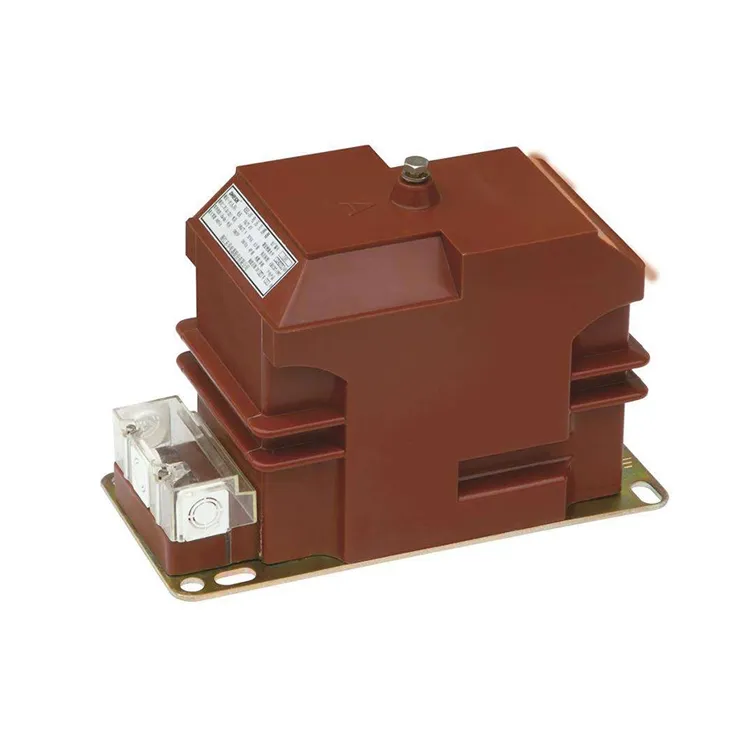

Mellomspenning harpiksstøpt potensialtransformator i bryterutstyr

En mellomspent harpiksstøpt potensialtransformator, hvis funksjon er like lik som en kraftfordelingstransformator, er designet for å konvertere spenning. Imidlertid justerer krafttransformatorer spenningen primært for å muliggjøre effektiv overføring og distribusjon av elektrisitet, typisk med kapasiteter vurdert i kVA eller MVA, mens potensielle transformatorer tjener en måling og beskyttelsesrolle. hovedfunksjonen til en middels spennings-støpt potensialtransformator er å levere driftsstrøm til måleinstrumenter og beskyttelsesreleer, for å muliggjøre nøyaktig overvåking av nettspenning, strøm og energiforbruk. Potensielle transformatorer gir også kritiske input for beskyttelsesordninger for å sikre verdifulle eiendeler som overføringslinjer, motorer og krafttransformatorer under feilforhold. På grunn av disse funksjonene,potensielle transformatorerer utformet med relativt liten kapasitet, vanligvis bare noen få VA til flere dusin VA, og sjelden over 1000 VA.

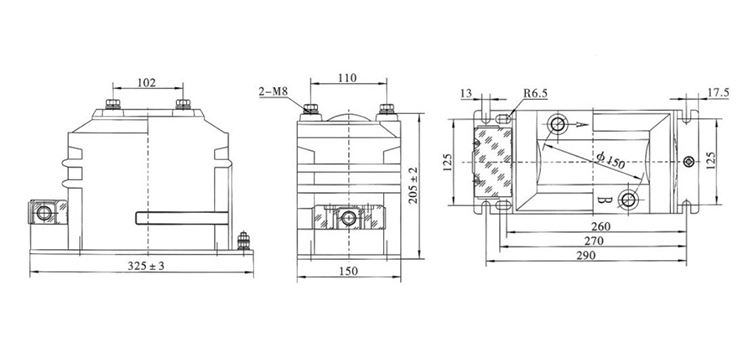

Teknisk spesifikasjon:

Vanlige spørsmål om produkter:

Spørsmål: Hva er funksjonen til en mellomspenningsharpiksstøpt potensialtransformator i bryterutstyr?

A: En potensiell transformator brukes til å trappe ned primærsystemspenningen til en standardisert lavere verdi som trygt kan tilføres måleinstrumenter, energimålere og beskyttelsesreleer. I mellomspenningsbrytere gir harpiksstøpte potensielle transformatorer galvanisk isolasjon mellom primærspenningssystemet og sekundære spenningskontrollkretser, for å sikre både nøyaktighet og operatørsikkerhet.

Spørsmål: Hvorfor er harpiksstøpt teknologi foretrukket for mellomspenningspotensialtransformatorer?

A: Harpiksstøpte PT-er bruker epoksyharpiks som et isolerende og innkapslende materiale. Denne teknologien gir utmerket ytelse på elektrisk isolasjon, høy mekanisk styrke, motstand mot fuktighet og støv, og sterk beskyttelse mot delvis utladning. Som et resultat er harpiksstøpte potensielle transformatorer spesielt egnet for innendørs bryteranlegg hvor kompakt design og lang levetid er kritisk.

Spørsmål: Hva er de typiske spenningsvurderingene for middels spennings støpte PT-er i harpiks?

A: Transformatorer av harpiksstøpt potensial for middels spenning er generelt designet for systemer fra 3,6 kV til 36 kV, som avhenger av koblingsutstyrets design. Den sekundære utgangsspenningen er vanligvis standardisert til 100 V eller 110 V, som er spenningsnivået mellom fase til fase, eller 100/√3 V eller 110/√3 V, som er spenningsnivået mellom fase til nøytral, i tråd med IEC-standarder.
